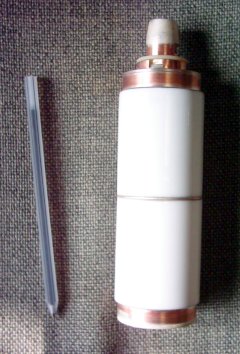

Вакуумная дугогасительная камера КДВБ-10-12,5/630 УХЛ2.1
Область применения
КДВБ-10-12,5/630 УХЛ2
Миниатюрная ВДК. Предназначена для комплектации вакуумных выключателей на номинальное напряжение 10 кВ, номинальный ток до 630 А, номинальный ток отключения до 12,5 кА. Начато производство в 2009 г. Камера позволяет создать новые компактные вакуумные выключатели.
| Технические данные | Значение |
|---|---|
| Номинальное напряжение, кВ | 10 |
| Номинальная частота, Гц | 50-60 |
| Номинальное испытательное напряжение, кВ: | |
|
42 |
|
75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения, кА | 12,5 |
| Трехсекундный ток термической стойкости, кА | 12,5 |
| Ток включения(наибольший пик), кА | 32 |
| Нормированное процентное содержание апериодической составляющей, % | 50 |
| Механические характеристики | |
| Собственное контактное нажатие, Н | 80 |
| Дополнительное контактное нажатие, не менее, Н | 400 |
| Ход подвижного контакта, мм | 6 |
| Средняя скорость хода подвижного контакта при отключении, м/с | 1,0-1,9 |
| Средняя скорость хода подвижного контакта при включении, м/с | 0,5-0,9 |
| Выбег и возврат хода при отключении, не более, мм | 1,5 |
| Износостойкость и другие характеристики | |
| Механическая износостойкость, операции ВО | 50000 |
| Коммутационная износостойкость, операции ВО: | |
|
50000 |
|
50 |
| Износ контактов, не более, мм | 2 |
| Электрическое сопротивление на постоянном токе при нормированном контактном нажатии, не более Ом·10-6 | 60 |
| Масса камеры, не более, кг | 1,1 |
| Срок службы, лет | 30 |

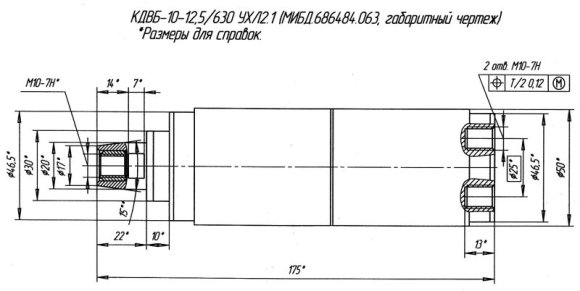

| Габаритные размеры, мм: | |
|
175 |
|
50 |
