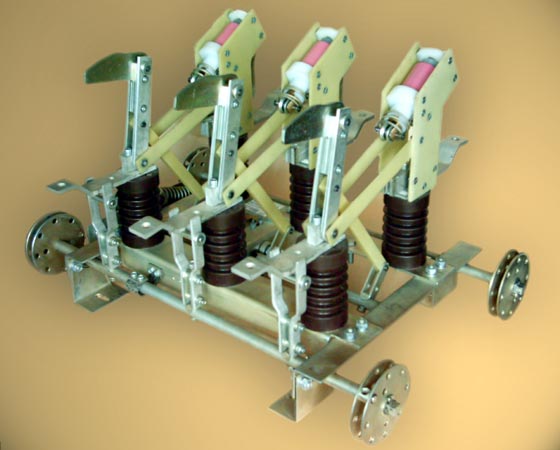

Выключатели нагрузки вакуумные разъединяющие
ВНВР-10/630-20
ВНИМАНИЕ! "Три в одном"!
Общие сведения.
Выключатели нагрузки вакуумные разъединяющие предназначены для установки в шкафах КРУ, КСО и комплектных трансформаторных подстанций (КТП) и обеспечивают включение и отключение под нагрузкой участков цепи трехфазного переменного тока частотой 50-60 Гц, номинальным напряжением 6-10 кВ, с заземленной или изолированной нейтралью, а также заземление отключенных участков при помощи встроенных ножей заземлителей. В отключенном положении выключатели образуют видимый разрыв, то есть выполняют функции разъединителей. Конструкция выключателей имеет широкий ряд исполнений, что позволяет применять их без значительных затрат для замены устаревших аппаратов, находящихся в эксплуатации.
Аппараты изготавливаются в соответствие с требованиями ГОСТ-17717 и ТУ3414-003-11567922-2005
ВНВР-10 имеет встроенный в выключатель пружинный привод, использующий потенциальную энергию, запасенную в сжатой пружине, взводимой вручную с помощью ручного рычажного привода типа ПРС-10 или ПРС2-10, которые устанавливаются на передней панели шкафов КСО или КРУ.
Обычное исполнение выключателей - с левостороннним (по отношению к оператору) положением. По заказу выключатели могут поставляться с правосторонним управлением.
Принцип действия и конструкция выключателя.
Принцип действия выключателя основан на гашении электрической дуги камерой дугогасительной вакуумной (КДВ). Причем, ток через вакуумную камеру проходит только в короткий промежуток времени при выполнении операций включения и отключения. Во включенном положении номинальный ток и токи короткого замыкания проходят через главные контакты выключателя, минуя КДВ. В отключенном положении происходит размыкание главных контактов с образованием видимого разрыва, непосредственно к КДВ напряжение сети не прикладывается.
Так как коммутационные процессы происходят внутри вакуумных камер, выключатель не образует выбросов продуктов горения дуги как при отключении, так и при включении, что исключает возникновение открытой дуги и эрозию контактов.
Выключатель имеет исполнения со встроенными ножами заземления, которые могут располагаться как сверху, так и снизу. Управление ножами заземления может быть как лево-, так и правосторонним с помощью приводов типа ПРС-10 или ПРС2-10.
Выключатели имеют исполнения с межфазными расстояниями 200, 165, 130 и 100 мм.
Основные преимущества:
- высокая надежность и коммутационный ресурс ( в десятки и сотни раз больше, чем у автогазовых);
- отсутствие выбросов продуктов горения дуги в пространство позволяет уменьшить размеры шкафов КСО, КРУ; отпадает необходимость ревизии контактов;
- наличие видимого разрыва позволяет выполнять функции разъединителя;
- минимальные эксплуатационные расходы и обслуживание;
- экологическая чистота и безопасность в сравнении с элегазовыми выключателями;
- габаритно-присоединительные размеры позволяют устанавливать выключатели в шкаф КСО или КРУ любого размера.
Основные технические данные.
Выключатель соответствует требованиям ГОСТ 17717. Основные технические данные приведены в таблице.
| Наименование параметра, единица измерения | Величина |
|---|---|
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Испытательное одноминутное напряжение, кВ: | |
|
42 |
|
48 |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos Ж=0,7, A | 630 |
| Сквозные токи короткого замыкания: | |
|
20 |
|
1 |
|
51 |
| Нормированные параметры тока включения: | |
|
51 |
|
20 |
| Коммутационный ресурс при номинальном токе 630 А, cos Ж=0,7, циклы В-t п-О | 5000 |
| Механическая износостойкость, циклы В-t п-О | 5000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
Условия эксплуатации:
- климатическое исполнение У; категория размещения 2 по ГОСТ 15150.
- высота над уровнем моря до 1000 м;
- температура окружающего воздуха от минус 45 С до плюс 55 С;
- рабочее напряжение - на вертикальной плоскости с отклонением до 5 в любую сторону;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металл;
- требования по безопасности - по ГОСТ 12.2.007.3-75.

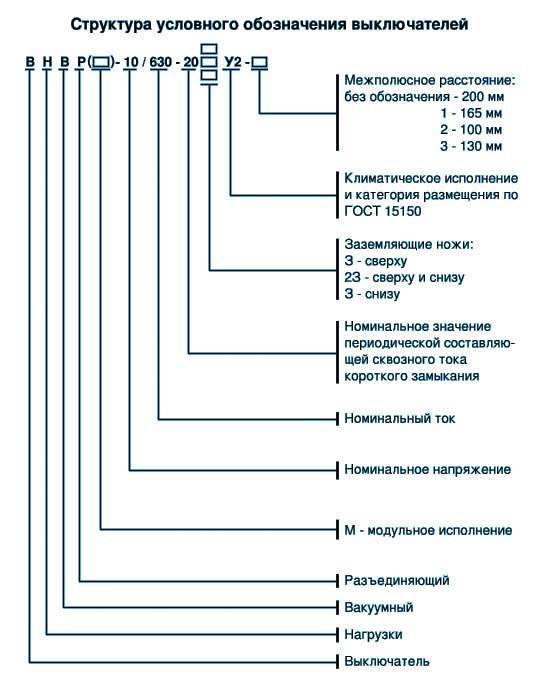

Выключатель нагрузки вакуумный
разъединяющий

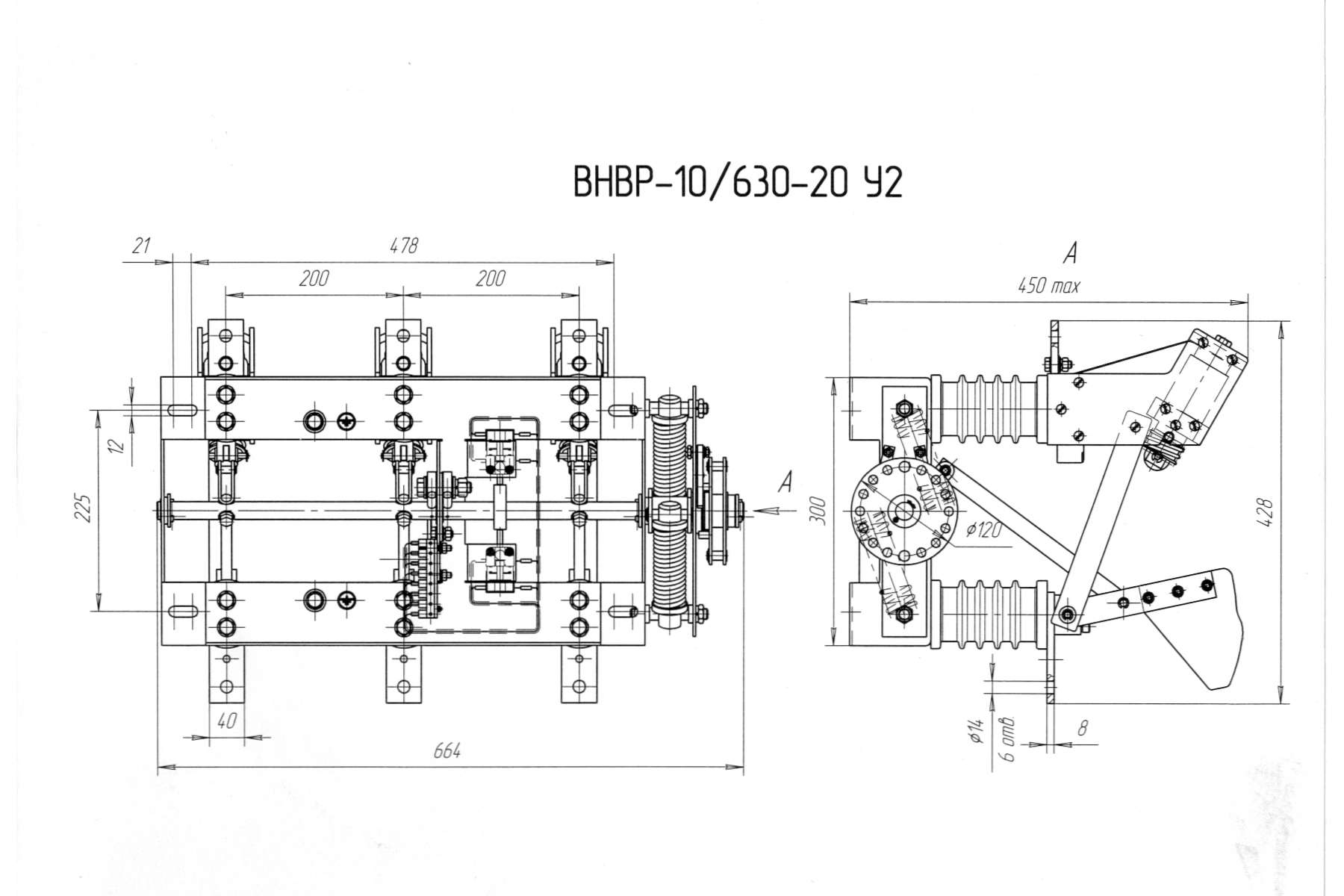

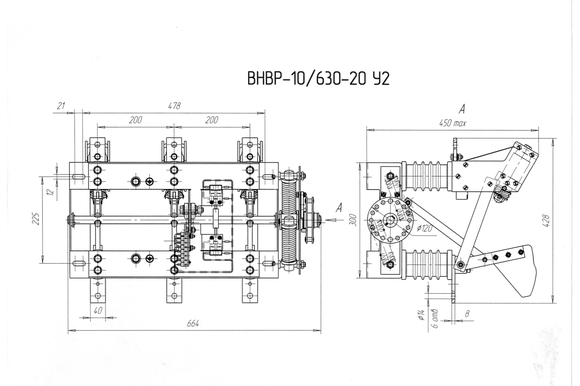

типоисполнения ВНВР-10-630/20 У2
(межфазное расст-е 200 мм, без заземлителя)
Выключатель нагрузки вакуумный
разъединяющий

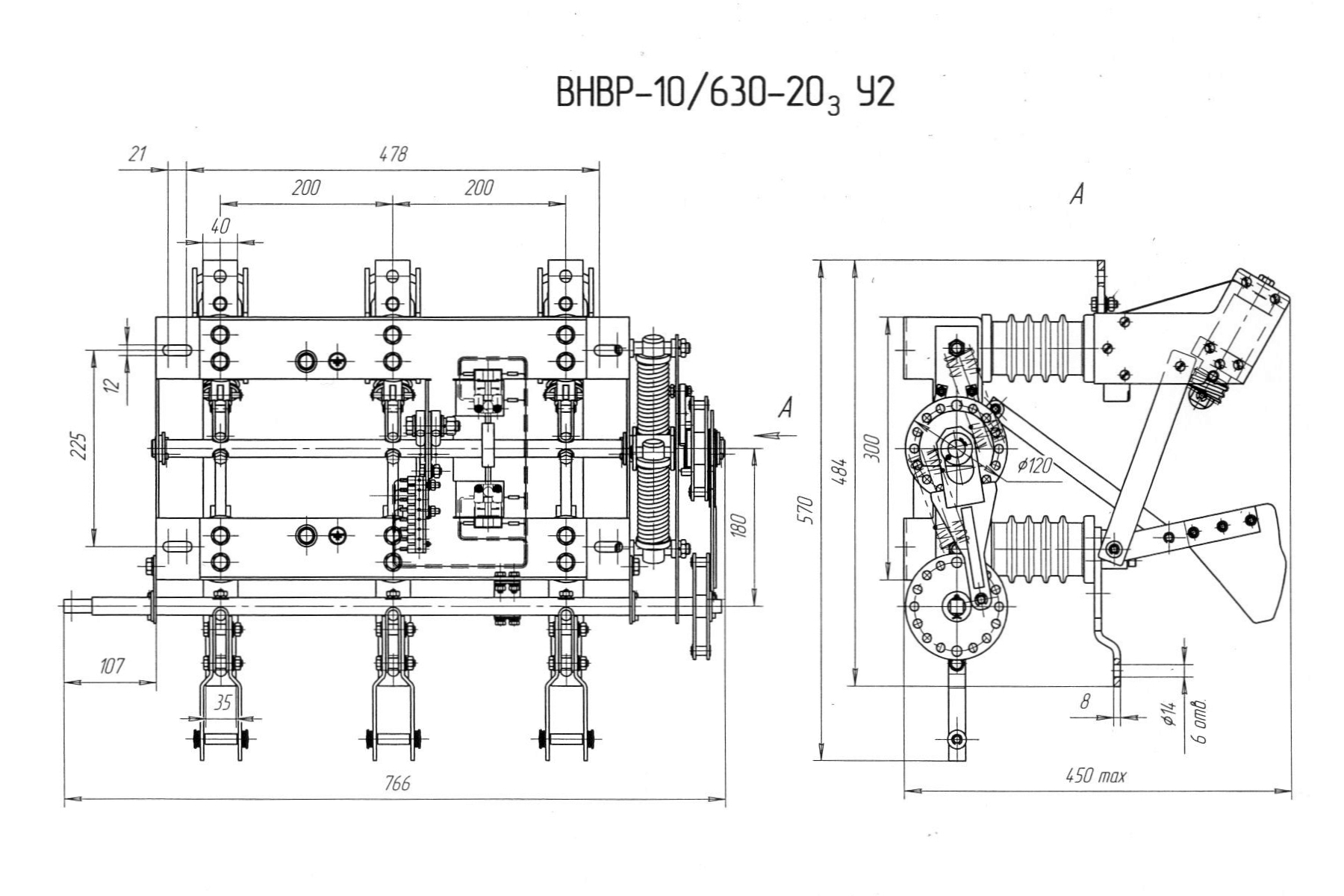

типоисполнения ВНВР-10/630-20 ЗУ2
(межфазное расстояние 200 мм, с заземлителем снизу)
Выключатель нагрузки вакуумный
разъединяющий

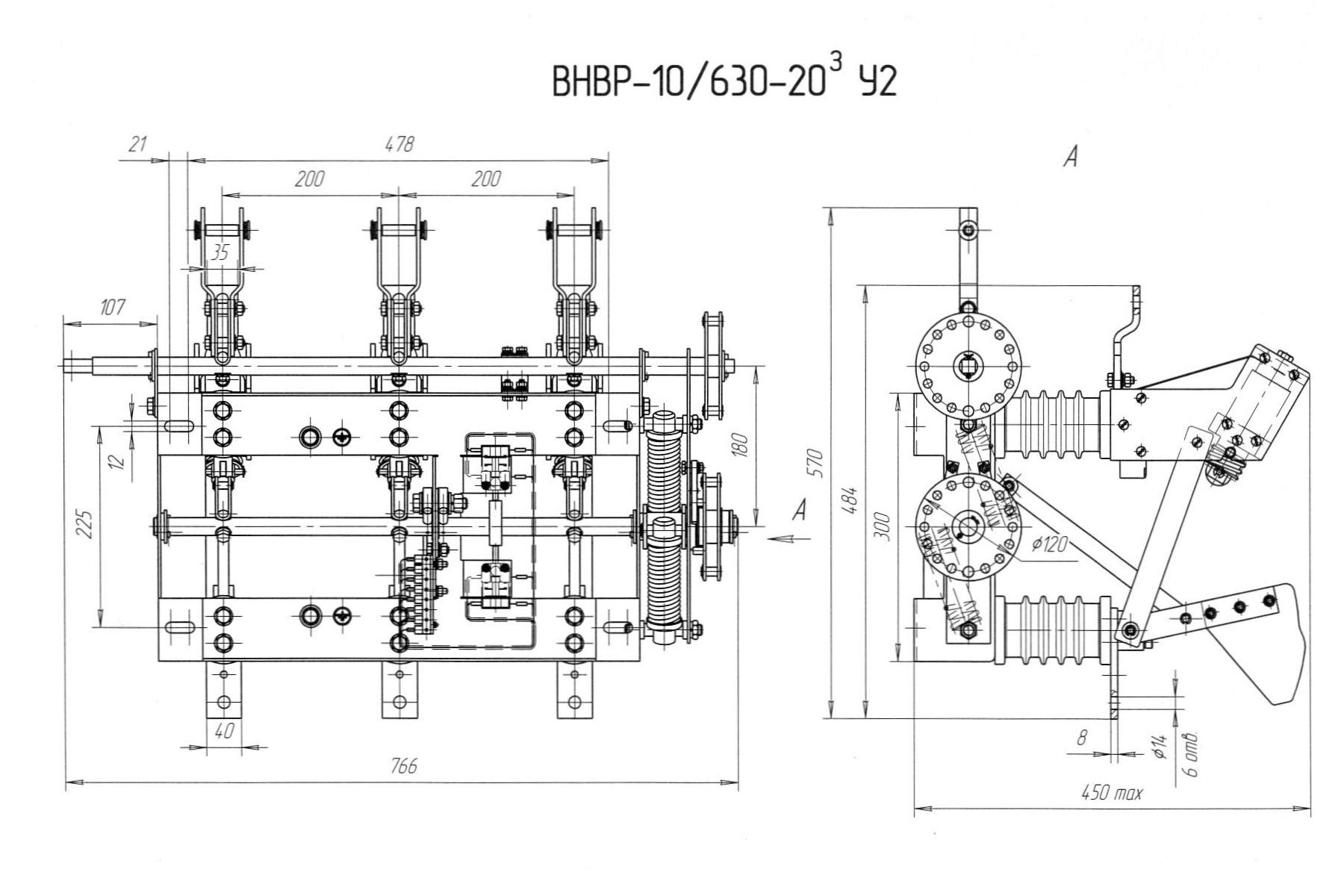

типоисполнения ВНВР-10-630/20 ЗУ2
(межфазное расст-е 200 мм, с заземлителем сверху)
Выключатель нагрузки вакуумный
разъединяющий

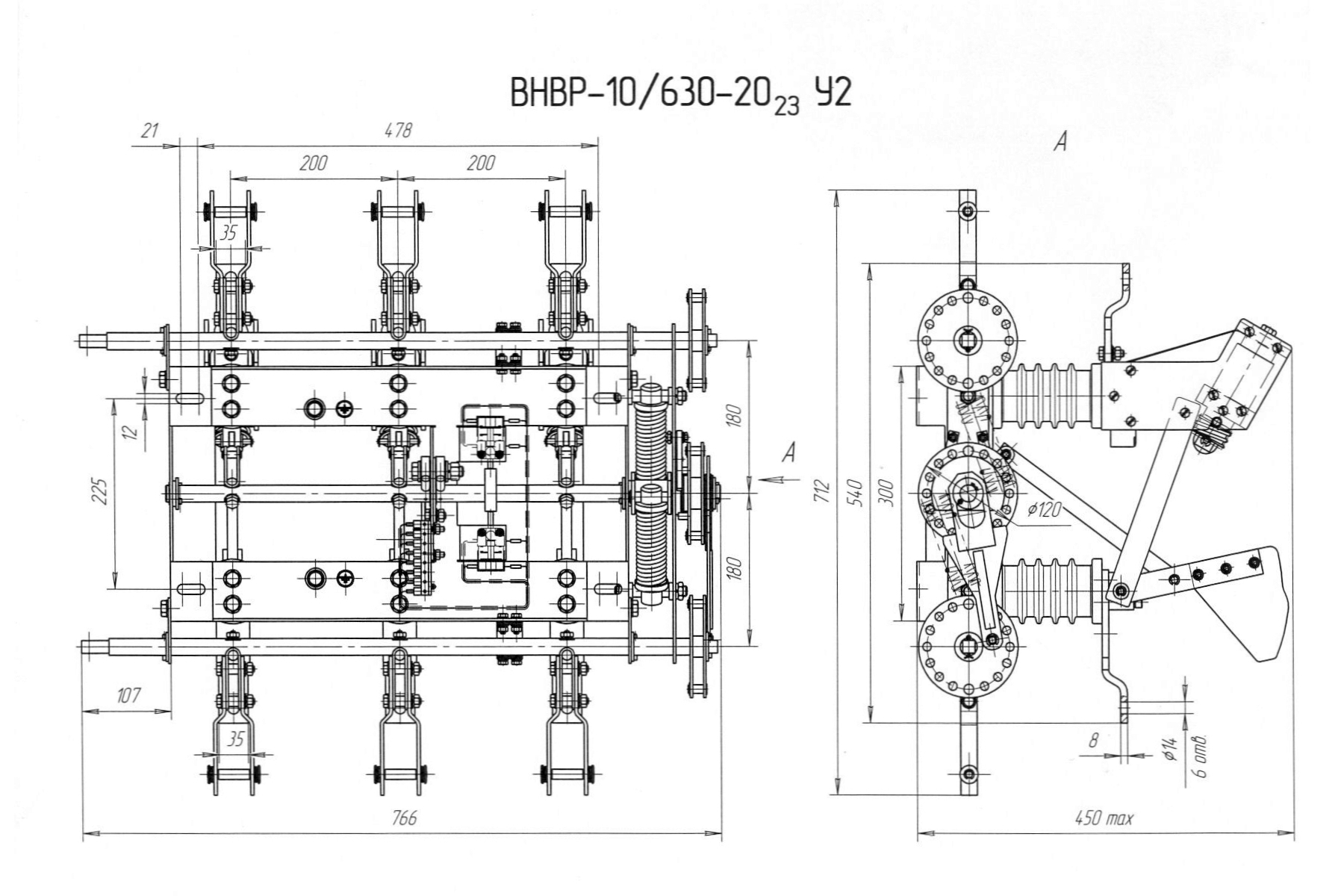

типоисполнения ВНВР-10/630-20 2ЗУ2
(межфазное расстояние 200 мм, с двумя заемлителями)
Выключатель нагрузки вакуумный
разъединяющий

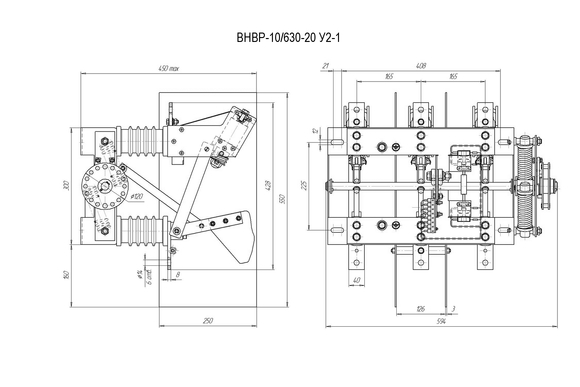

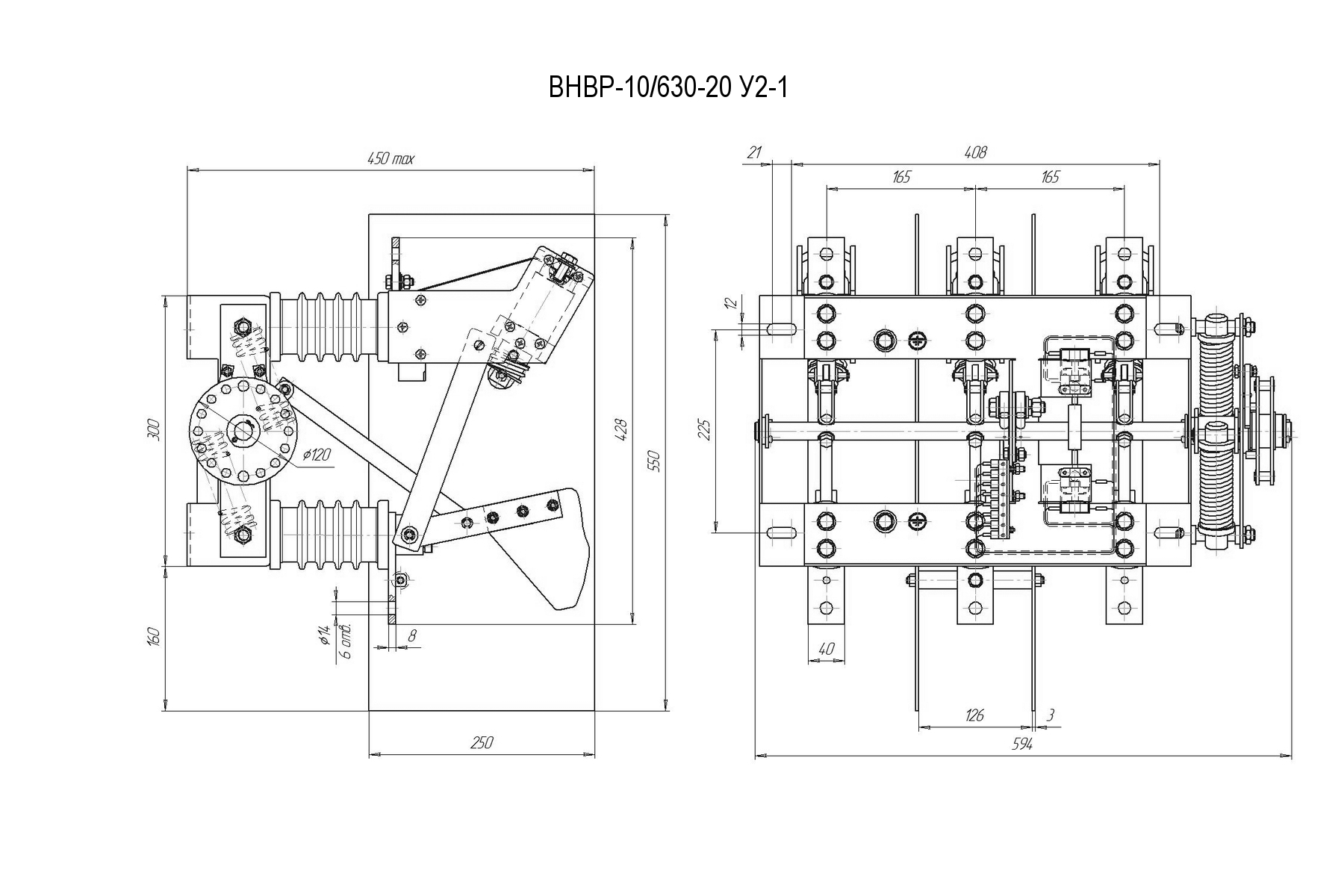

типоисполнения ВНВР-10-630/20 У2-1
(межфазное расст-е 165 мм, без заземлителя)
Выключатель нагрузки вакуумный
разъединяющий

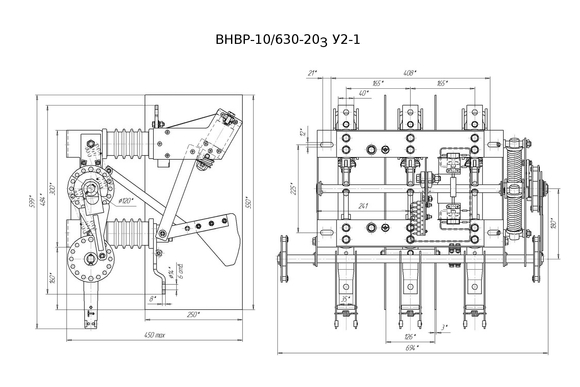

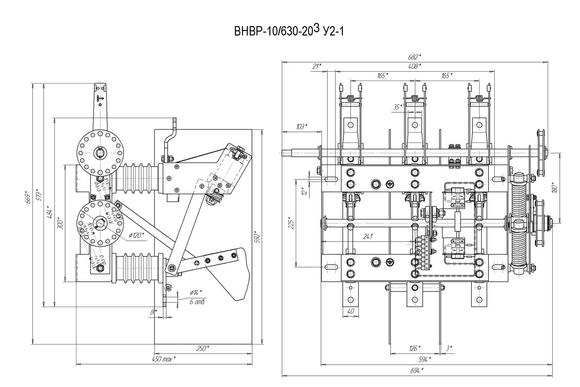

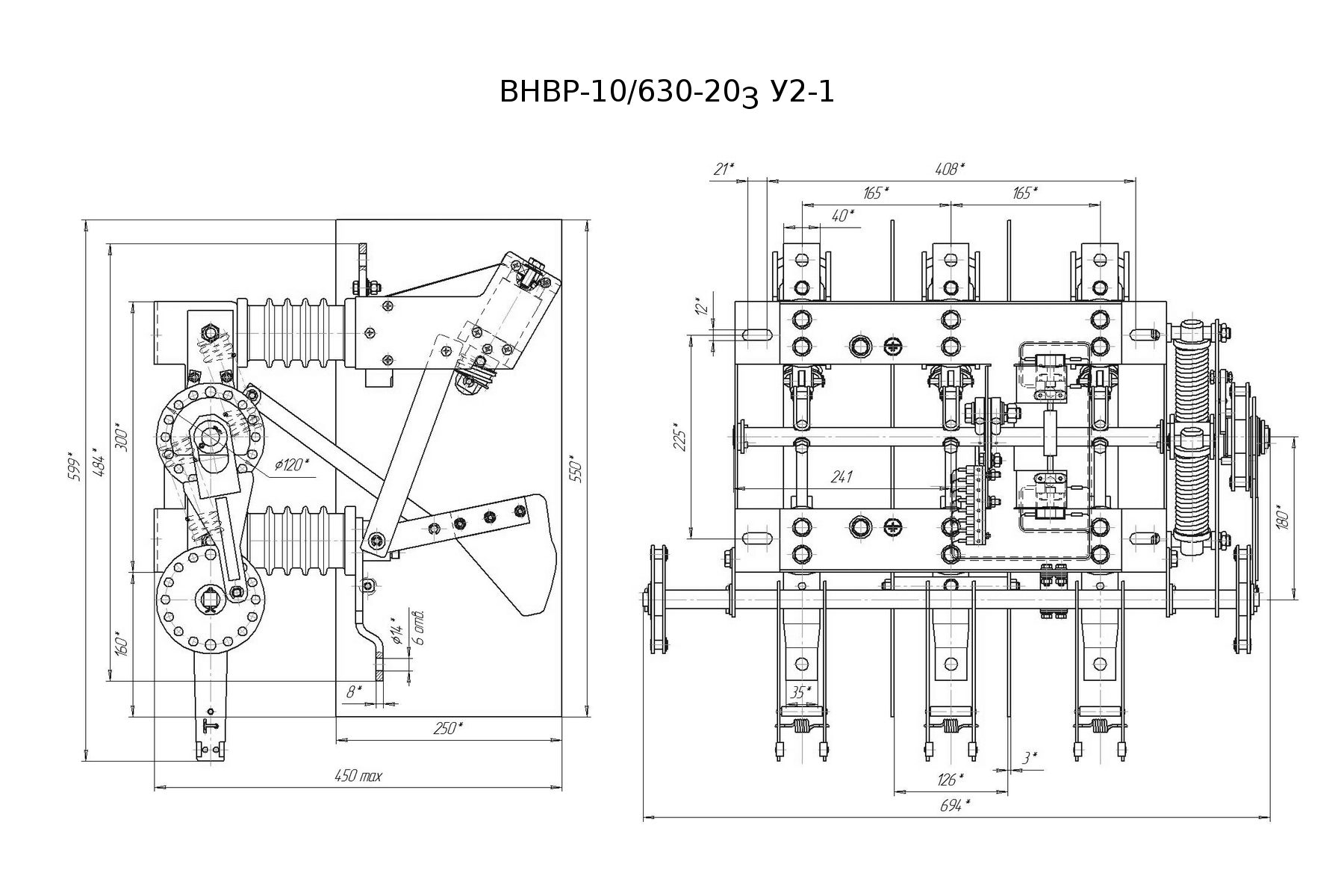

типоисполнения ВНВР-10/630-20 ЗУ2-1
(межфазное расстояние 165 мм, с заземлителем снизу)
Выключатель нагрузки вакуумный
разъединяющий

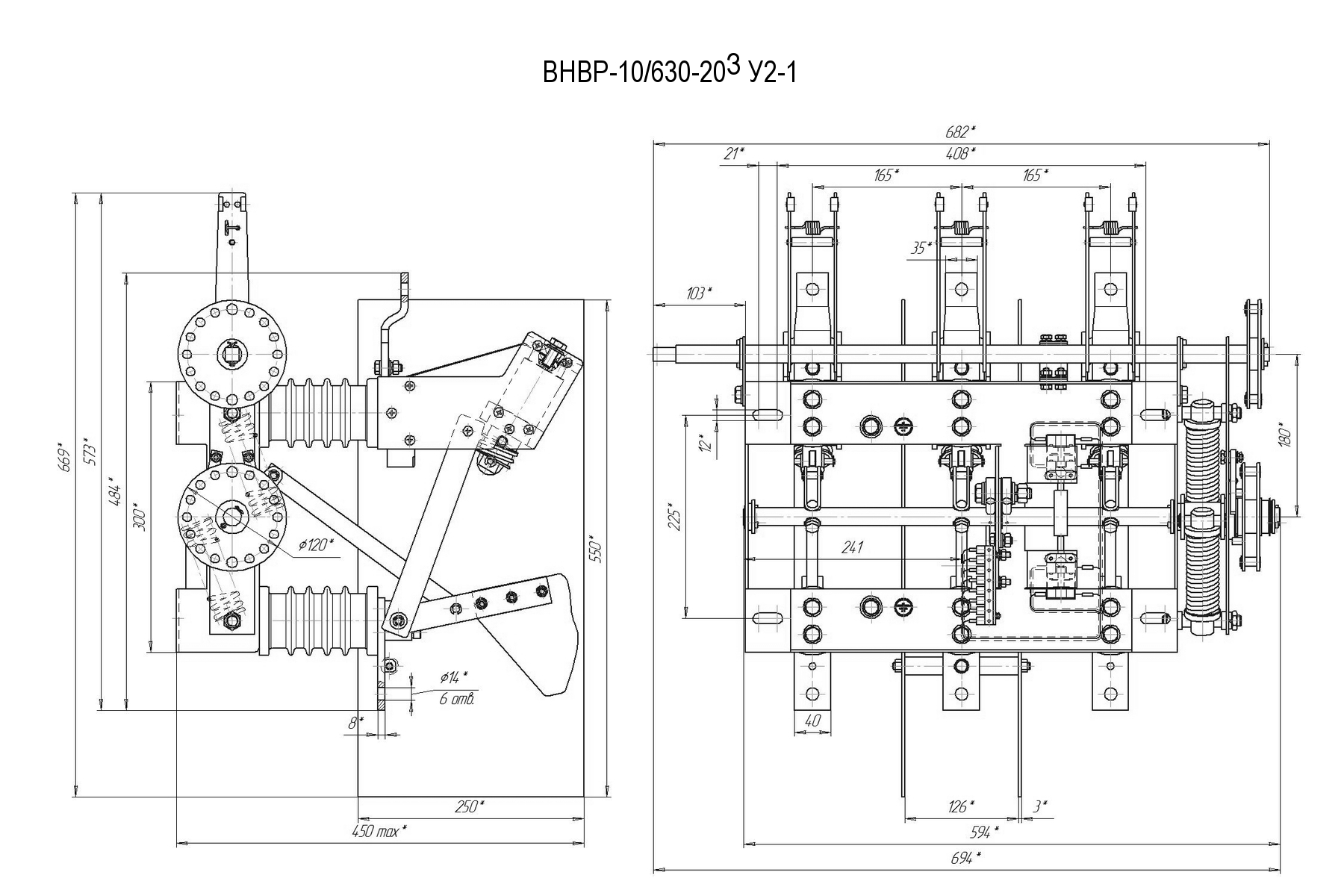

типоисполнения ВНВР-10-630/20 ЗУ2-1
(межфазное расст-е 165 мм, с заземлителем сверху)
Выключатель нагрузки вакуумный
разъединяющий

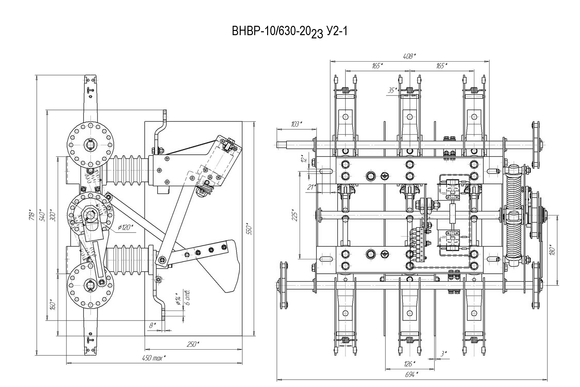

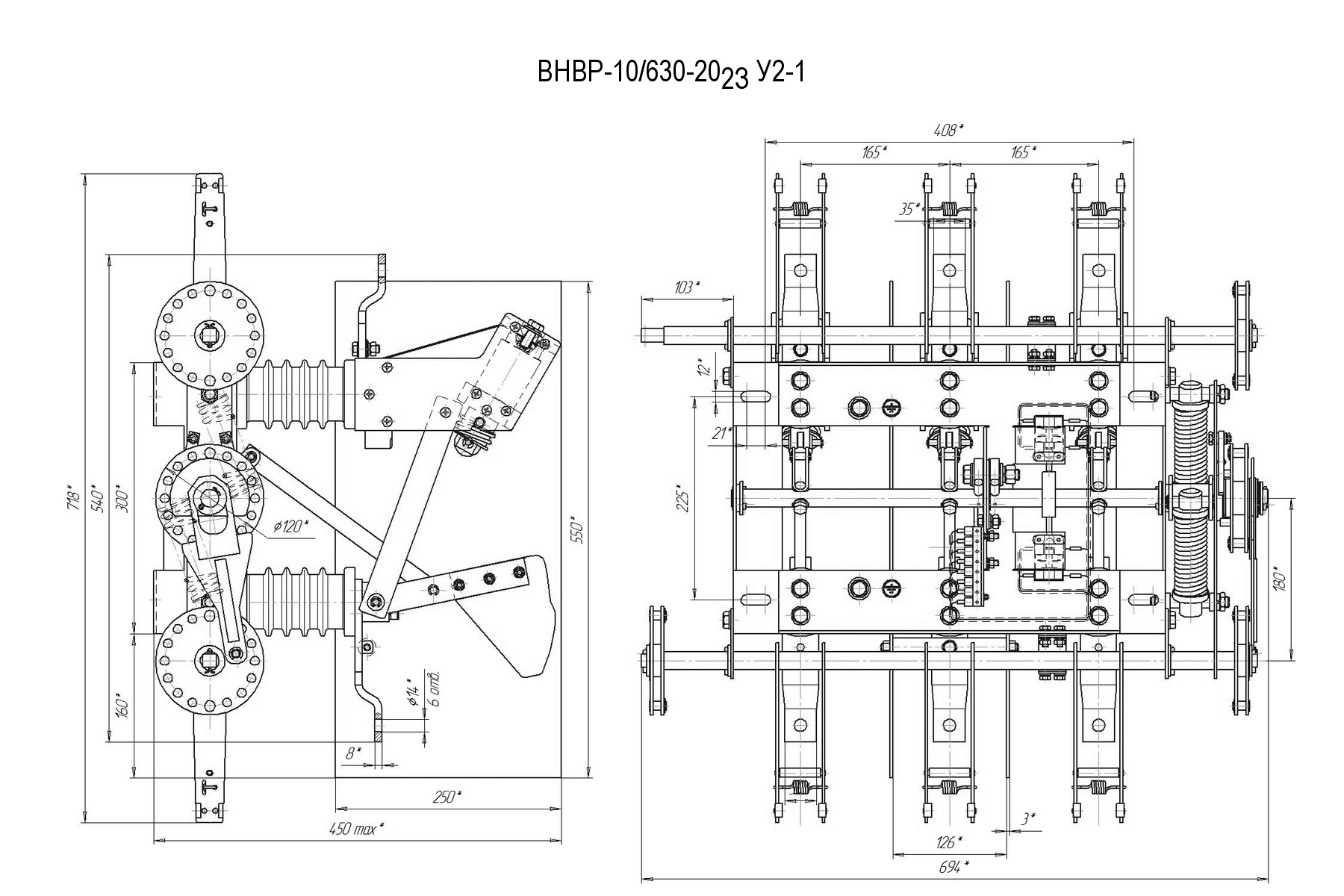

типоисполнения ВНВР-10-630/20 2ЗУ2-1
(межфазное расст-е 165 мм, с двумя заземлителями)
Выключатель нагрузки
вакуумный разъединяющий

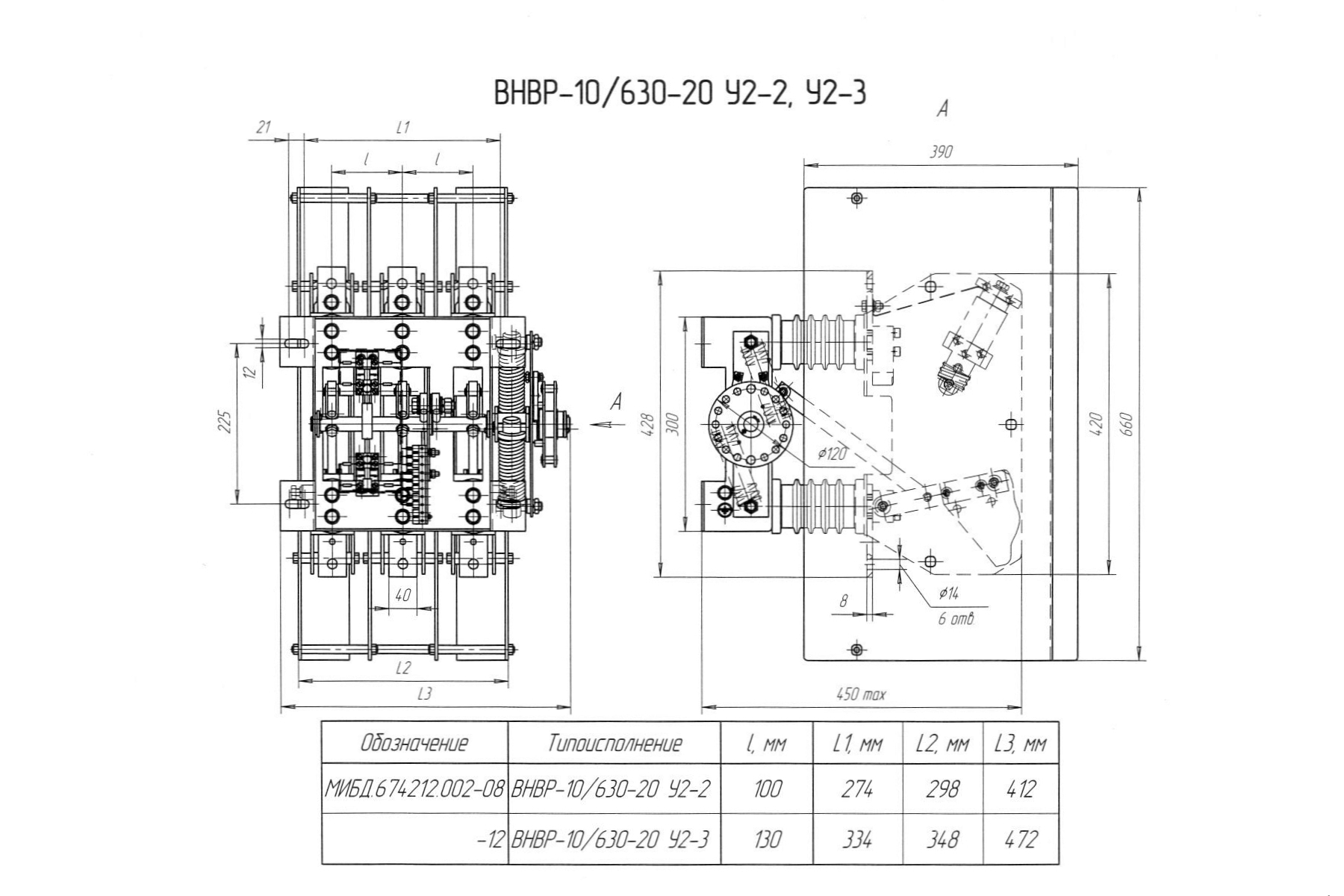

типоисполнения ВНВР-10-630/20 У2-2, У2-3
(межфазное расст-е 100, 130 мм, без заземлителя)
Выключатель нагрузки вакуумный разъединяющий

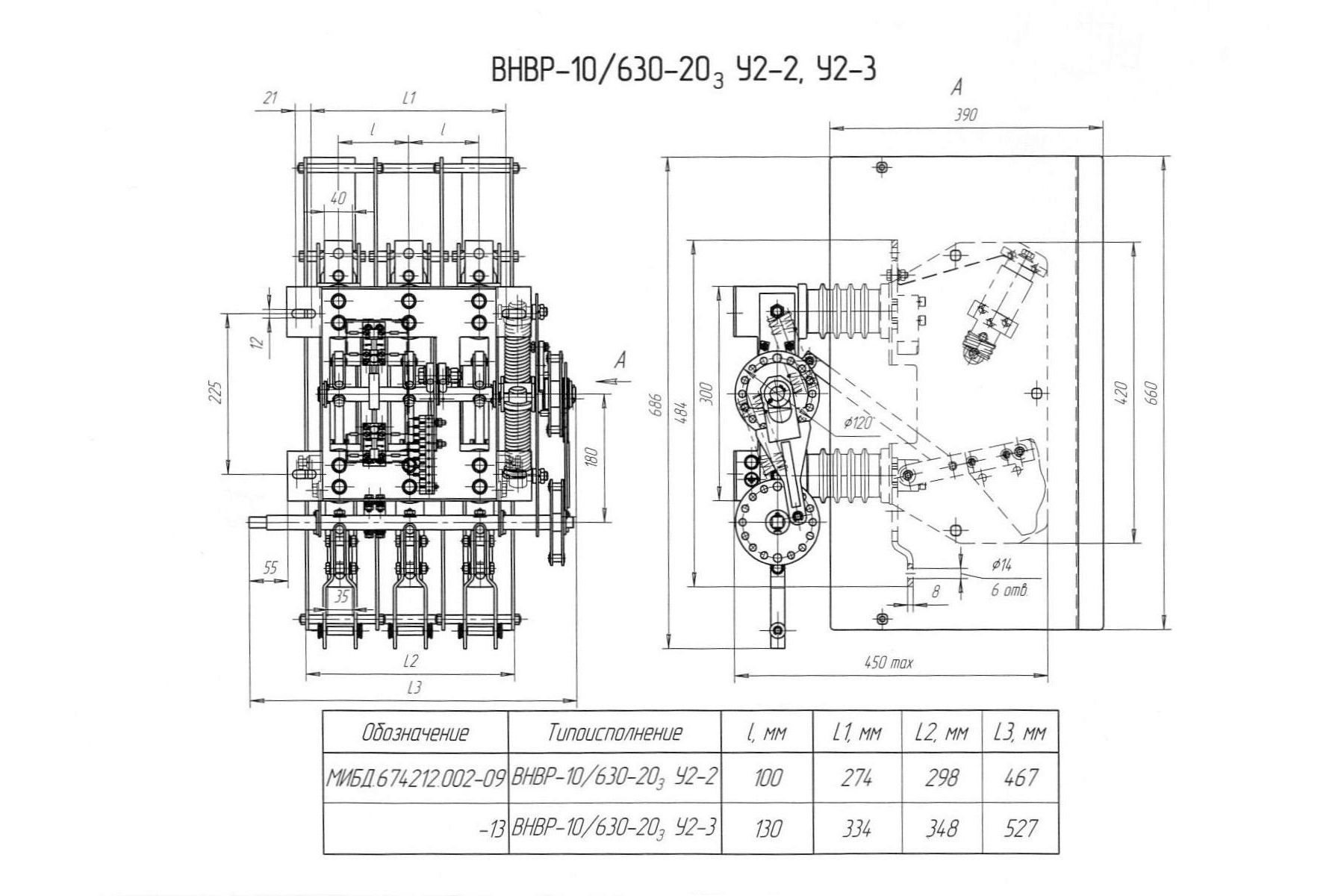

типоисполнения ВНВР-10/630-20 ЗУ2-2, У2-3
(межфазное расстояние 100, 130 мм, с заземлителем снизу)
Выключатель нагрузки
вакуумный разъединяющий

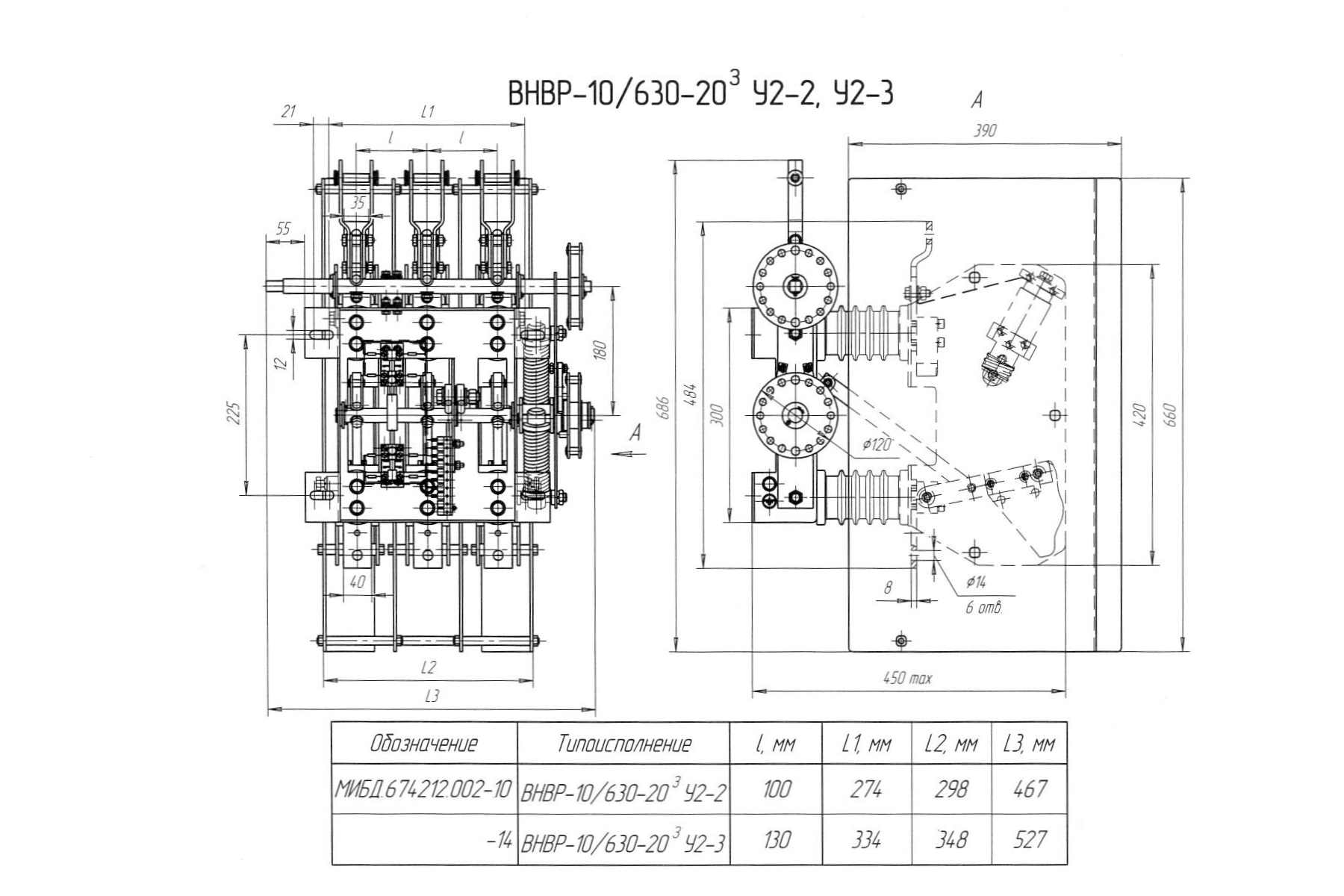

типоисполнения ВНВР-10-630/20 ЗУ2-2, У2-3
(межфазное расст-е 100 мм,130 мм, с заземлителем сверху)
Выключатель нагрузки
вакуумный разъединяющий

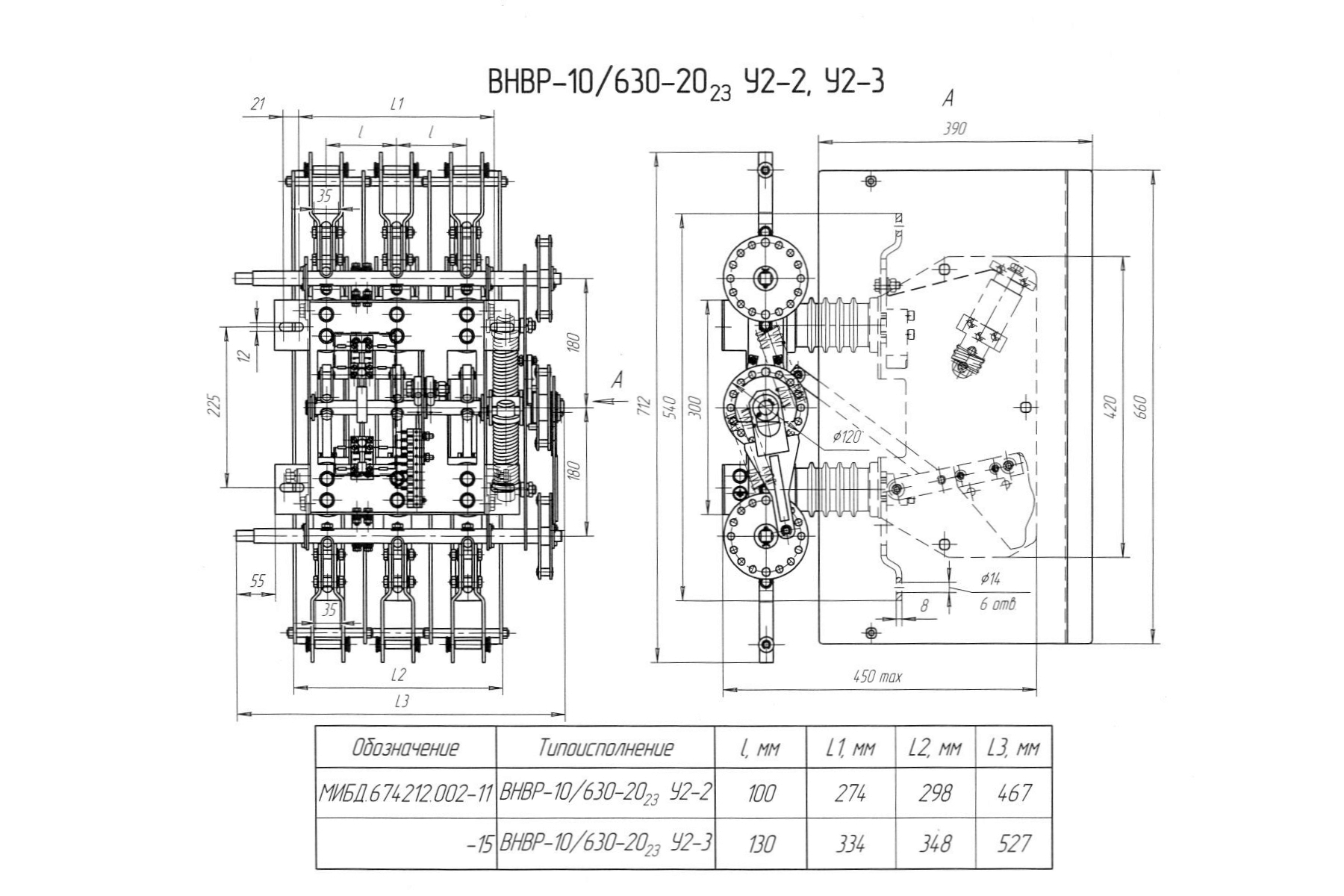

типоисполнения ВНВР-10-630/20 2ЗУ2-2, У2-3
(межфазное расст-е 100 мм, 130 мм, с двумя заземлителями)
Выключатель нагрузки
вакуумный разъединяющий
типоисполнения ВНВР-10-630/20 У2

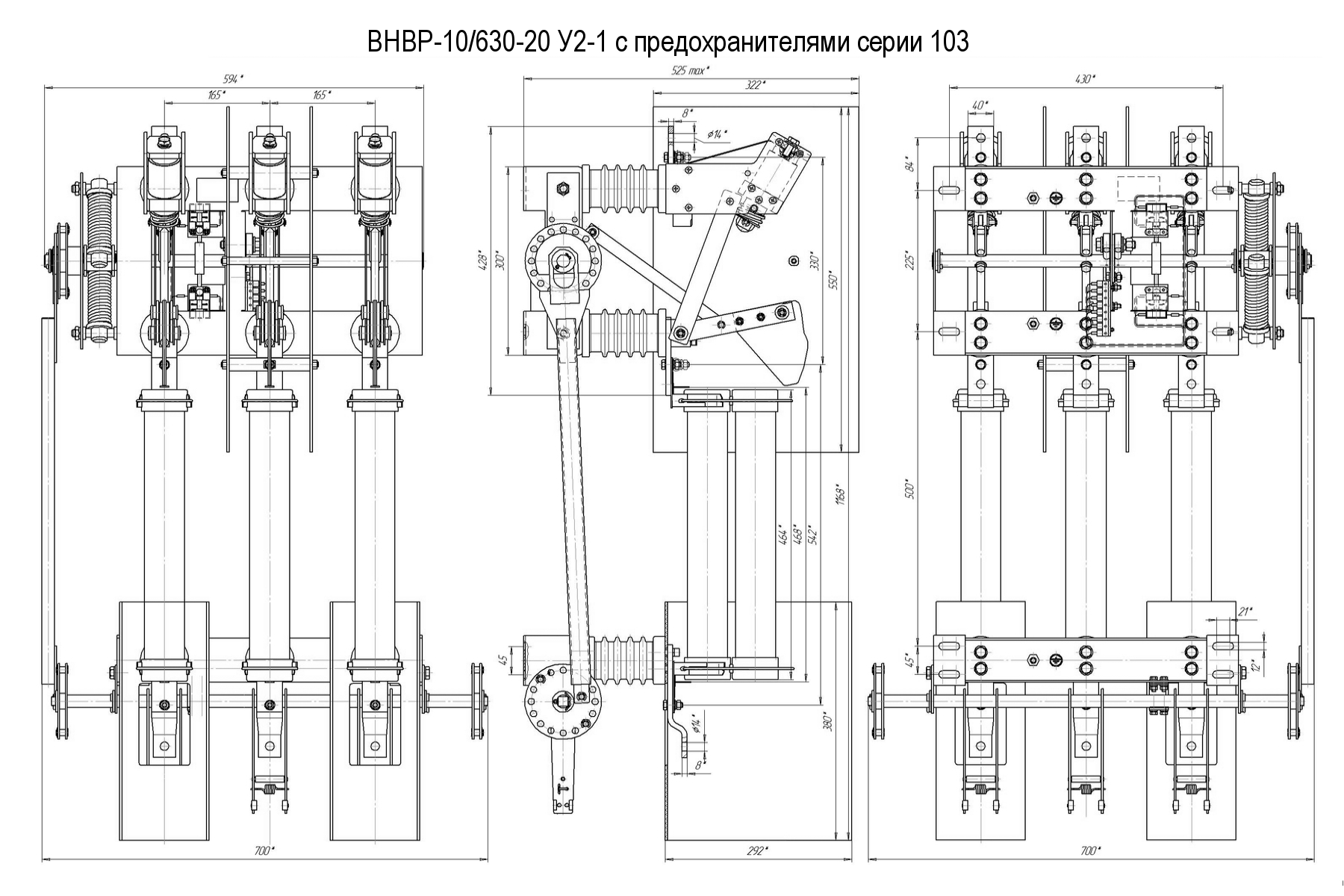

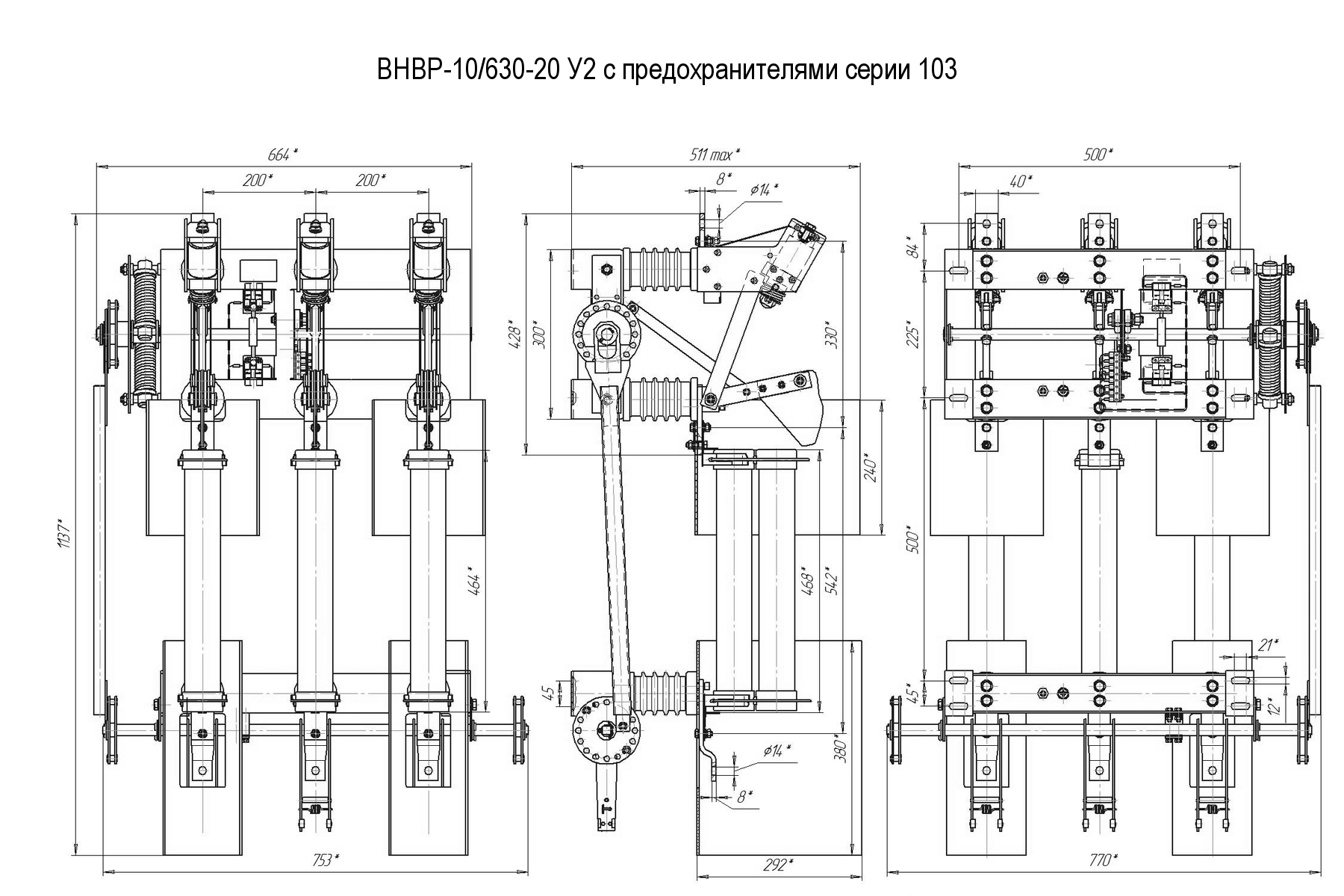

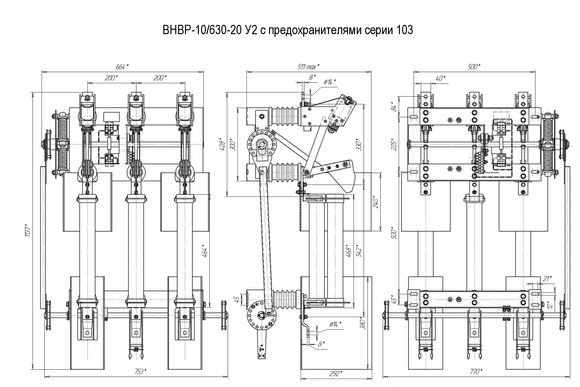

(межфазное расст-е 200 мм, с предохранителями серии 103, заземлитель после
предохранителя)
Выключатель нагрузки
вакуумный разъединяющий
типоисполнения ВНВР-10-630/20 У2

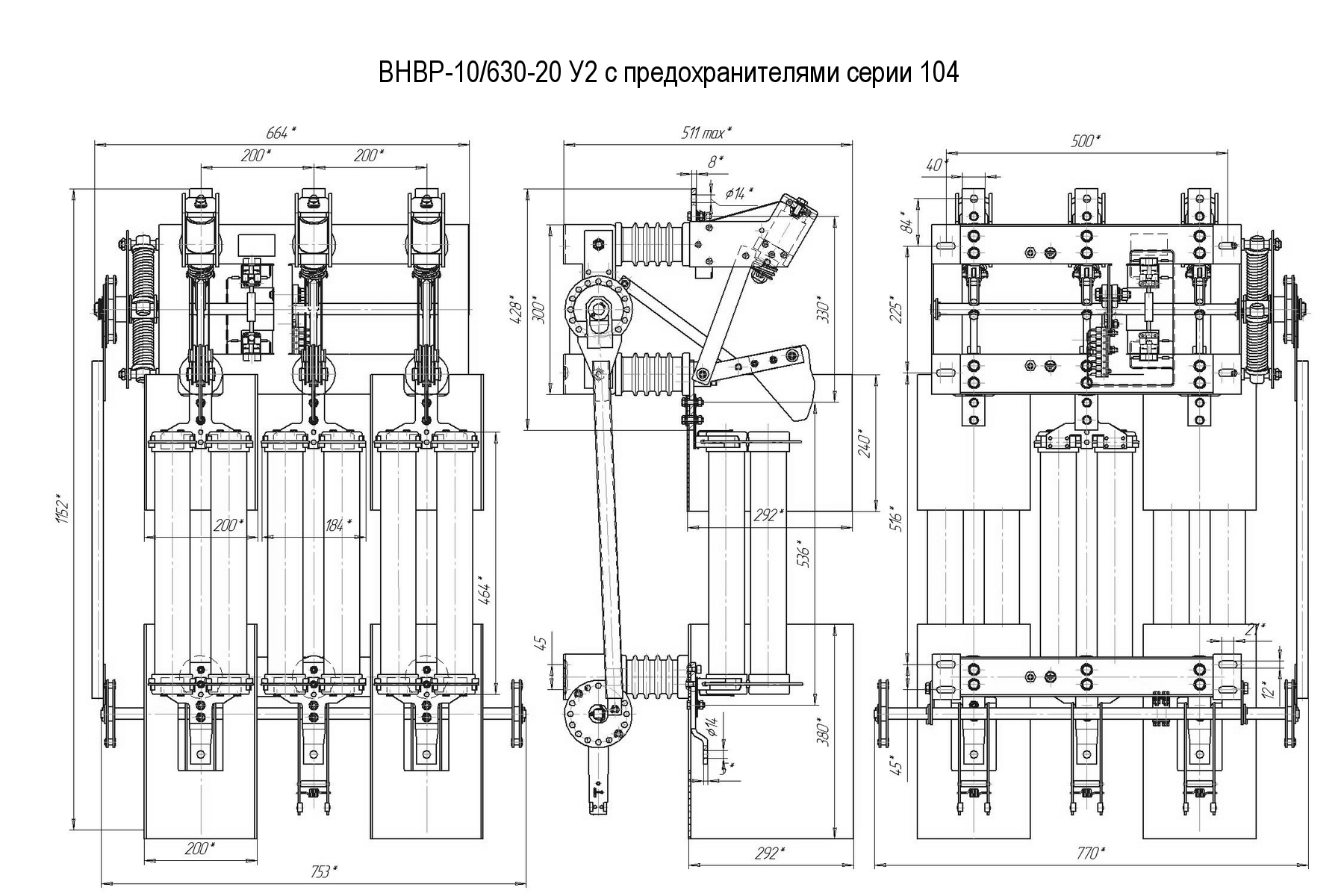

(межфазное расст-е 200 мм, с предохранителями серии 104, заземлитель после
предохранителя)
Выключатель нагрузки
вакуумный разъединяющий
типоисполнения ВНВР-10-630/20 У2-1
(межфазное расст-е 165 мм, с предохранителями серии 103, заземлитель после
предохранителя)

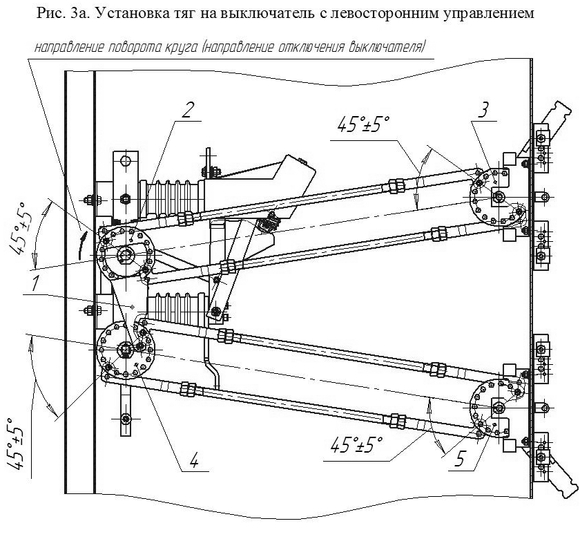

Инструкция по установке выключателя ВНВР-10 с
приводами ПРС-10 и ПРС2-10
[ СКАЧАТЬ ИНСТРУКЦИЮ ПО УСТАНОВКЕ ВЫКЛЮЧАТЕЛЯ
ВНВР-10
С ПРИВОДАМИ ПРС-10 И ПРС2-10(в формате (PDF)]
Конструкция выключателя запатентована.
Разработчик - ООО НПО "Эковакуум", г. Москва
По вопросам приобретения выключателей нагрузки вакуумных
разработки ООО "НПО "Эковакуум" обращаться к нашим партнерам: ОАО "Аргон" (aдрес: 412030
Саратовская обл., г.Ртищево, ул.Куйбышева,38)
Телефон: (84540) 4-88-25, 4-88-22, 4-88-28, http://www.argongroup.ru
