Вакуумная дугогасительная камера КДВА-10-40/3150 УХЛ2
Область применения
КДВА-10-40/3150 УХЛ2
Предназначена для комплектации вакуумных выключателей на номинальное напряжение 10 кВ, номинальный ток отключения 40 кА, номинальный ток 1600 А.
Выпускается в климатическом исполнении УХЛ2.
| Технические данные | Значение |
|---|---|
| Номинальное напряжение, кВ | 10 |
| Номинальная частота, Гц | 50-60 |
| Номинальное испытательное напряжение, кВ: | |
|
42 |
|
75 |
| Номинальный ток, А | 3150 |
| Номинальный ток отключения, кА | 40 |
| Трехсекундный ток термической стойкости, кА | 40 |
| Ток включения(наибольший пик), кА | 102 |
| Нормированное процентное содержание апериодической составляющей, % | 50 |
| Механические характеристики | |
| Собственное контактное нажатие, Н | 160 |
| Дополнительное контактное нажатие, не менее, Н | 3000 |
| Ход подвижного контакта, мм | 8 |
| Cредняя скорость хода подвижного контакта при отключении, м/с | 1,5-1,9 |
| Cредняя скорость хода подвижного контакта при включении, м/с | 0,5-0,9 |
| Выбег и возврат хода при отключении, не более, мм | 2 |
| Износостойкость и другие характеристики | |
| Механическая износостойкость, операции ВО | 25000 |
| Коммутационная износостойкость, операции ВО: | |
|
10000 |
|
30 |
| Износ контактов, не более, мм | 2 |
| Электрическое сопротивление на постоянном токе при нормированном контактном нажатии, не более Ом·10-6 | 15 |
| Масса камеры, не более, кг | 8,5 |
| Срок службы, лет | 30 |

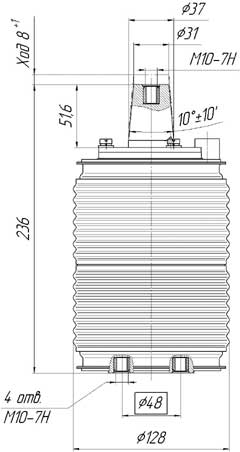

| Габаритные размеры, мм: | |
|
236 |
|
128 |
