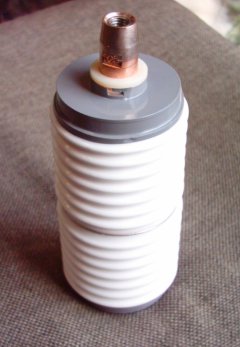

Вакуумная дугогасительная камера КДВ-10-20/1000 УХЛ2
Область применения
КДВ-10-20/1000 УХЛ2
Предназначена для комплектации вакуумных выключателей на номинальное напряжение 6, 10 кВ, номинальный ток до 1000 А, номинальный ток отключения до 20 кА.
Преимущества этой камеры заключается в сниженном до 700 Н усилии дополнительного поджатия контактов, высокой отключеющей способности при минимальных габаритах.
Камера удобна для применения в наиболее распространенном классе выключателей (10 кВ, 20 кА). Надежность работы подтверждена многократными испытаниями.
По своим техническим характеристикам уинифицирована с КДВА5-10-20/1000 производства ФГУП НПП "Контакт", г.Саратов.
Если Вам необходима дополнительная техническая информация или информация коммерческого характера Вы можете связаться с нами по телефону или написать нам по e-mail.
| Технические данные | Значение |
|---|---|
| Номинальное напряжение, кВ | 10 |
| Номинальная частота, Гц | 50-60 |
| Номинальное испытательное напряжение, кВ: | |
|
42 |
|
75 |
| Номинальный ток, А | 1000 |
| Номинальный ток отключения, кА | 20 |
| Трехсекундный ток термической стойкости, кА | 20 |
| Ток включения(наибольший пик), кА | 51 |
| Нормированное процентное содержание апериодической составляющей, % | 50 |
| Механические характеристики | |
| Собственное контактное нажатие, Н | 120 |
| Дополнительное контактное нажатие, не менее, Н | 700 |
| Ход подвижного контакта, мм | 6 |
| Средняя скорость хода подвижного контакта при отключении, м/с | 1,0-1,9 |
| Средняя скорость хода подвижного контакта при включении, м/с | 0,5-0,9 |
| Выбег и возврат хода при отключении, не более, мм | 1,5 |
| Износостойкость и другие характеристики | |
| Механическая износостойкость, операции ВО | 50000 |
| Коммутационная износостойкость, операции ВО: | |
|
50000 |
|
50 |
| Износ контактов, не более, мм | 2 |
| Электрическое сопротивление на постоянном токе при нормированном контактном нажатии, не более Ом·10-6 | 50 |
| Масса камеры, не более, кг | 2,5 |
| Срок службы,лет | 30 |

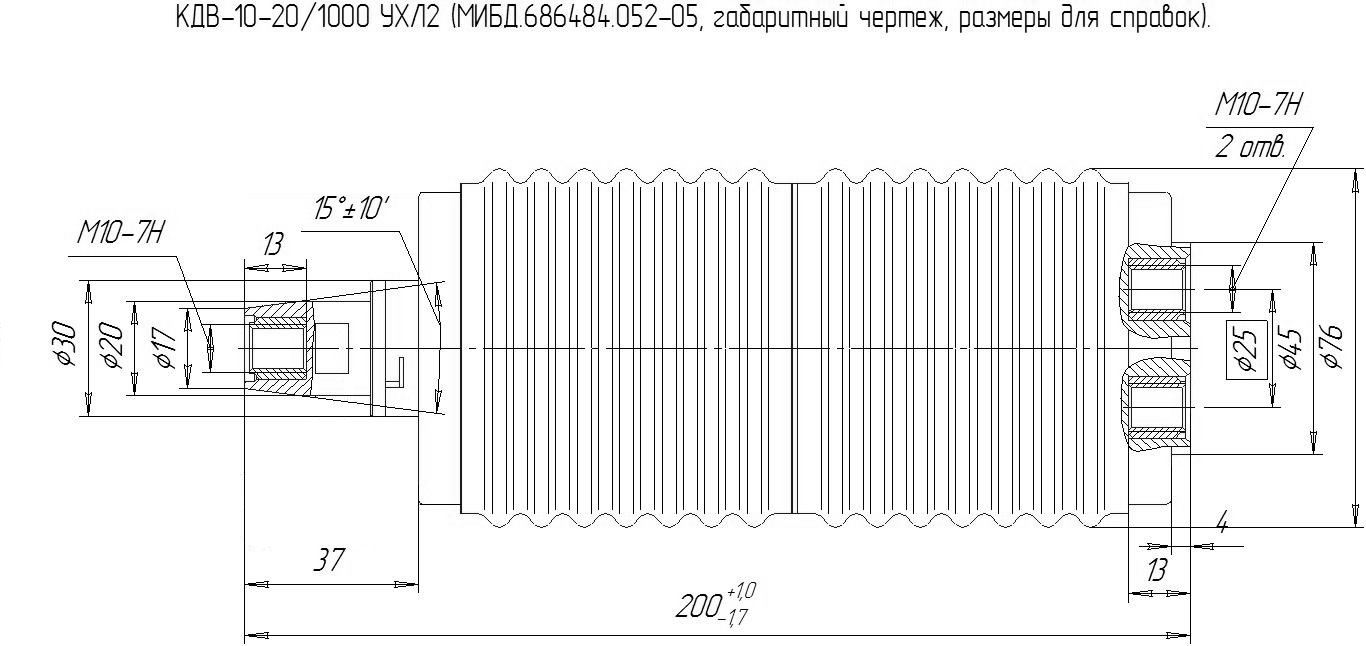

| Габаритные размеры, мм: | |
|
200/218 |
|
76 |
