Вакуумная дугогасительная камера КДВА3-10-31,5/1600 УХЛ2

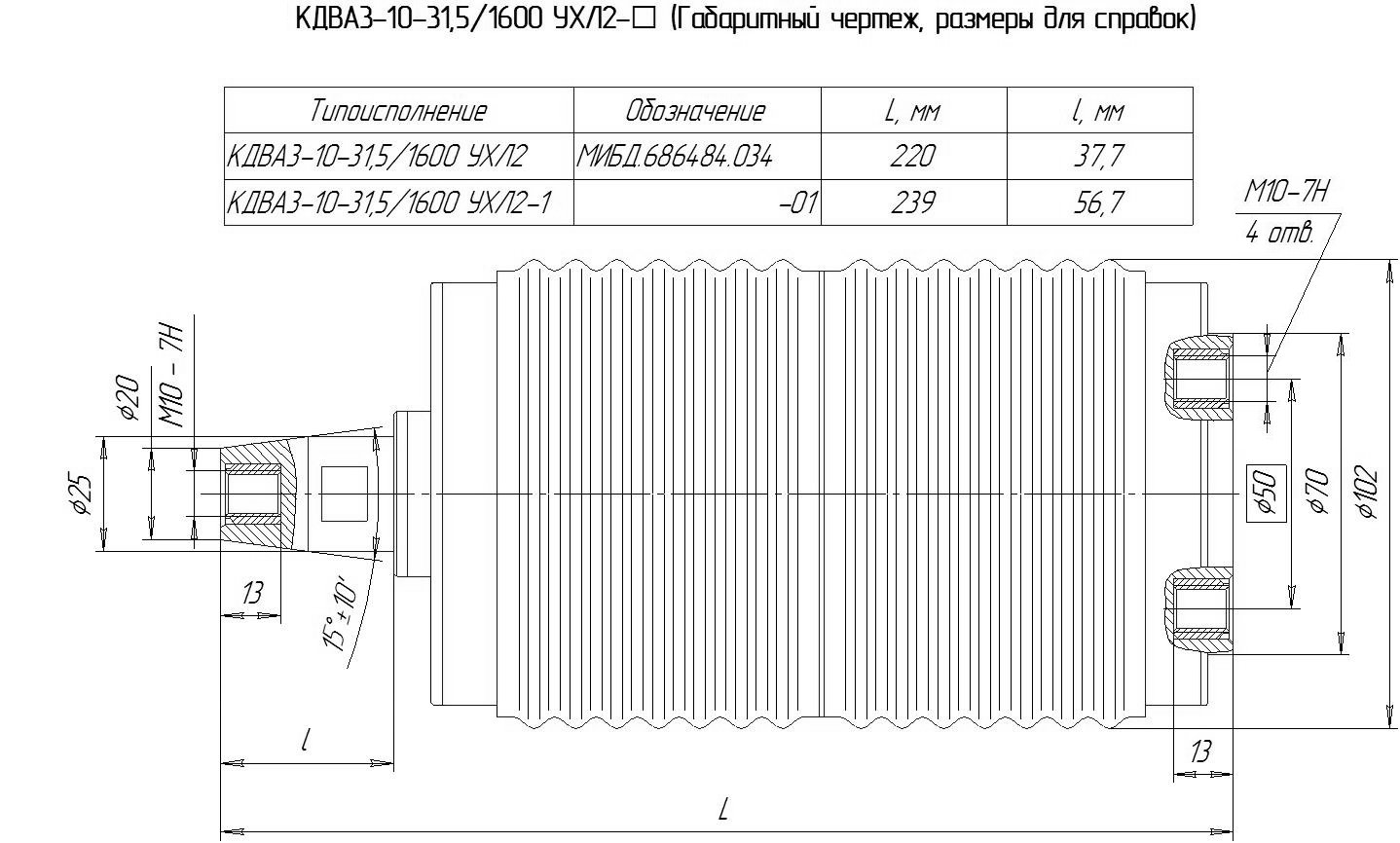

Вакуумная дугогасительная камера КДВА3-10-31,5/1600 УХЛ2 - габаритный чертеж

Область применения
КДВА3-10-31,5/1600 УХЛ2

Предназначена для комплектации вакуумных выключателей на номинальное напряжение 10 кВ, номинальный ток отключения 31,5 кА, номинальный ток 1600 А. Присоединительные размеры унифицированы с КДВА-10-20/1600 УХЛ2.

Технические данные Значение
Номинальное напряжение, кВ 10
Номинальная частота, Гц 50-60
Номинальное испытательное напряжение, кВ:
  • промышленной частоты, одноминутное
42
  • грозового импульса(полного, наибольший пик)
75
Номинальный ток, А 1600
Номинальный ток отключения, кА 31,5
Трехсекундный ток термической стойкости, кА 31,5
Ток включения(наибольший пик), кА 80
Нормированное процентное содержание апериодической составляющей, % 50
Механические характеристики
Собственное контактное нажатие, Н 120
Дополнительное контактное нажатие, не менее, Н 2000
Ход подвижного контакта, мм 8
Средняя скорость хода подвижного контакта при отключении, м/с 1,0-1,9
Средняя скорость хода подвижного контакта при включении, м/с 0,5-0,9
Выбег и возврат хода при отключении, не более, мм 2
Износостойкость и другие характеристики
Механическая износостойкость, операции ВО 50000
Коммутационная износостойкость, операции ВО:
  • при номинальном токе;
40000
  • при номинальном токе отключения
50
Износ контактов, не более, мм 3
Электрическое сопротивление на постоянном токе при нормированном контактном нажатии, не более Ом·10-6 30
Масса камеры, не более, кг 4
Срок службы, лет 30
Габаритные размеры, мм:
  • высота
220, 239
  • внешний диаметр
102
