Вакуумная дугогасительная камера КДВН3-10-20/1000 УХЛ2.1

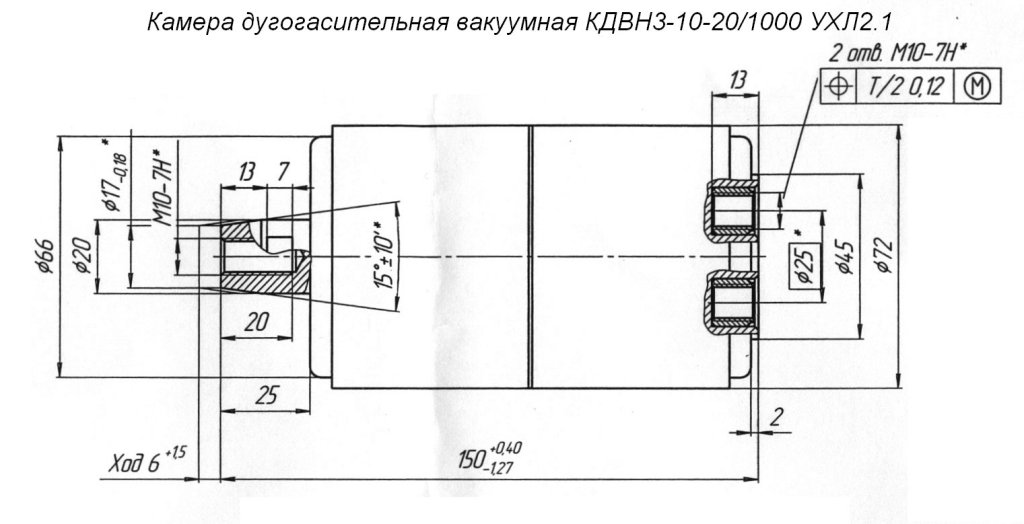

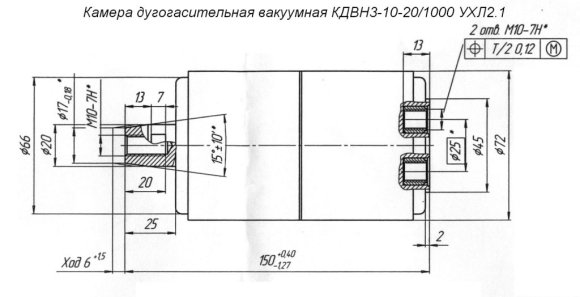

Вакуумная дугогасительная камера КДВН3-10-20/1000 УХЛ2.1 - габаритный чертеж

Область применения
КДВН3-10-20/1000 УХЛ2.1

Предназначена для комплектации вакуумных выключателей на номинальное напряжение 6, 10кВ, номинальный ток отключения до 20 кА, номинальный ток до 1000 А.

По своим элекротехническим характеристикам идентична с КДВН-10-20/1000 УХЛ2, но имеет меньший размер по высоте и меньшее дополнительное контактное поджатие.

Удобна для применения в малогабаритных выключателях.

Технические данные Значение
Номинальное напряжение, кВ 10
Номинальная частота, Гц 50-60
Номинальное испытательное напряжение, кВ:
  • промышленной частоты, одноминутное
42
  • грозового импульса(полного, наибольший пик)
75
Номинальный ток, А 1000
Номинальный ток отключения, кА 20
Трехсекундный ток термической стойкости, кА 20
Ток включения(наибольший пик), кА 51
Нормированное процентное содержание апериодической составляющей, % 40
Механические характеристики
Собственное контактное нажатие, Н 120
Дополнительное контактное нажатие, не менее, Н 500
Ход подвижного контакта, мм 6
Средняя скорость хода подвижного контакта при отключении, м/с 1,0-1,9
Средняя скорость хода подвижного контакта при включении, м/с 0,5-0,9
Выбег и возврат хода при отключении, не более, мм 1,5
Износостойкость и другие характеристики
Механическая износостойкость, операции ВО 50000
Коммутационная износостойкость, операции ВО:
  • при номинальном токе;
50000
  • при номинальном токе отключения
50
Износ контактов, не более, мм 2
Электрическое сопротивление на постоянном токе при нормированном контактном нажатии, не более Ом·10-6 40
Масса камеры, не более, кг 1,5
Срок службы, лет 30
Габаритные размеры, мм:
  • высота
150
  • внешний диаметр
72
