Высоковольтный вакуумный контактор КВТ-3-4/400
УХЛ2
на напряжение 3 кВ (малогабаритный)
Высоковольтные вакуумные контакторы типа КВТ-3-4/400 УХЛ2 предназначены для оперативного включения и отключения трехфазных приемников электрической энергии с номинальным напряжением 3 кВ, номинальный ток 400 А, номинальный ток отключения 4 кА переменного тока частотой 50 Гц в режиме частых коммутаций.
Контакторы выполнены в трехполюсном исполнении, отличаются малыми габаритными размерами и массой, рассчитаны на продолжительный срок службы при минимальных затратах на обслуживание.
Область применения:
- управление погружными электронасосами в нефтедобывающей промышленности;
- электрифицированный транспорт;
- общепромышленное применение;
- на базе контакторов возможно построение реверсивных комплексов.
Условия эксплуатации
- климатическое исполнение УХЛ2 по ГОСТ 15150;
- высота над уровнем моря до 1000 м;
- верхнее значение температуры окружающего воздуха при эксплуатации +55°С;
- нижнее значение температуры окружающего воздуха при эксплуатации -45°С;
| Технические данные | Значение |
|---|---|
| Номинальное напряжение, кВ | 3 |
| Номинальный ток, А | 400 |
| Номинальный ток отключения,кА | 4 |
| Сквозные токи, кА: | |
|
4 |
|
10 |
| Механическая и коммутационная износостойкость при номинальном токе, циклы ВО | 0,5·106 |
| Напряжение управления приводом, переменное 50 Гц, В | 220 |
| Мощность потребления, Вт, не более | 15 |
| Количество пар вспомогательных контактов размыкающих и замыкающих | 2 |

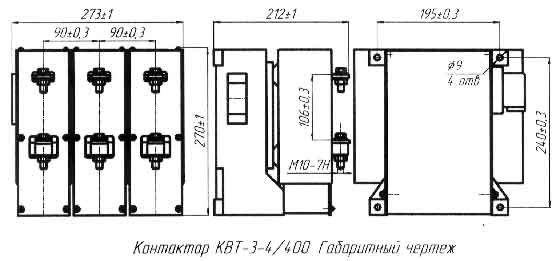

| Габаритные размеры, мм, ВхШхГ | 270 x 273 x 212 |
| Срок службы, лет | 25 |
| Масса, кг, не более | 12 |
Если Вам необходима дополнительная техническая информация или информация коммерческого характера Вы можете связаться с нами по телефону или написать нам по e-mail.
