РАЗЪЕДИНИТЕЛЬ-ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ ВАКУУМНЫЙ
НАРУЖНОЙ УСТАНОВКИ РВНВ-10/630 УХЛ1
"ВЕРШИНА"
Разъединитель-выключатель нагрузки вакуумный наружной установки РВНР-10/630 УХЛ1 предназначен для выполнения коммутационных операций включения и отключения тока линий электропередачи напряжением 6-10 кВ, частотой 50 Гц, а также создания видимого разрыва и заземления отключенного участка встроенным заземлителем.

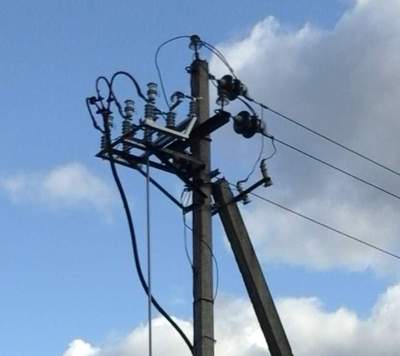

Выключатель устанавливается на опорах линий электропередачи.
| Основные технические характеристики | |
|---|---|
| Номинальное напряжение, кВ | 6 - 10 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos Ж e0,7, А | 630 |
| Ток отключения холостого трансформатора, А | 5 |
| Tок отключения зарядных токов воздушных и кабельных линий, А | 2,5 |
| Ток термической стойкости, 3с, кА | 10 |
| Ток электродинамической стойкости, кА | 25 |
| Длина пути утечки внешней изоляции, см | 42 |
| Допустимое натяжение проводов, Н | 200 |
| Коммутационный ресурс операций В и О, не менее | 10000 |
| Условия эксплуатации | |
| Температура окружающей среды | от -60 ° С до +40 ° C |
| Высота над уровнем моря | до 1000 м |
| Толщина корки гололеда | до 10 мм |
Конструкция и принцип действия:

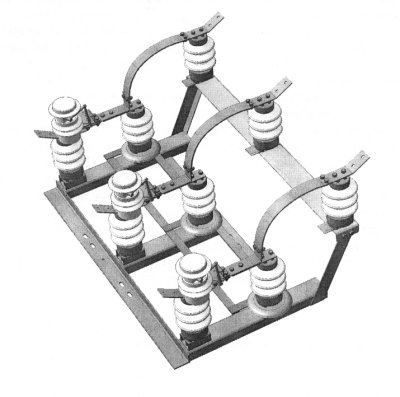

Разъединитель-выключатель нагрузки имеет трехполюсное исполнение с главными контактами горизонтально-поворотного типа. Каждый полюс содержит два неподвижных изолятора по краям и один подвижный в центре. На подвижном изоляторе установлен главный контакт с углом поворота – 180°. На одном из неподвижных изоляторов крепятся: главный неподвижный контакт и вакуумная дугогасительная камера в изоляционном кожухе со вспомогательным контактом. На другом изоляторе, который поднят на уровень главных контактов крепится гибкий токопровод к подвижному контакту, а снизу изолятора установлены контакты заземлителя. Подключение проводов линии осуществляется к выводам на неподвижных изоляторах. Рабочее положение выключателя – горизонтальное. Привод – ручной поворотного типа, имеет три фиксированных положения: включено, отключено- разведено и разведено-заземлено. Операции включения, отключения и заземления выполняются последовательно одной рукояткой привода и ошибка оператора исключается. Все стальные детали выключателя имеют защитное покрытие гальваническим цинком и окрашены. Оси изготавливаются из нержавеющей стали. Медные контактные поверхности имеют покрытие оловом.
Принцип действия аппарата основан на гашении электрической дуги камерой дугогасительной вакуумной (КДВ). Причем, ток через вакуумную камеру проходит только в короткий промежуток времени при выполнении операций включения и отключения. Во включенном положении номинальный ток и токи короткого замыкания проходят через главные контакты выключателя, минуя КДВ. В отключенном положении происходит размыкание главных контактов с образованием видимого разрыва, непосредственно к КДВ напряжение сети не прикладывается. Так как коммутационные процессы происходят внутри вакуумных камер, выключатель не образует выбросов продуктов горения дуги как при отключении, так и при включении, то есть, исключается открытая дуга и эрозия контактов.
Основные преимущества:
- высокая коммутационная способность аппарата;
- нет необходимости в обслуживании и замены коммутирующих контактов, так как отсутствует открытая дуга;
- большой ресурс и высокая надежность;
- операции включение, отключение и заземление выполняются последовательно одной рукояткой привода, что исключает возможность ошибки персонала.
РВНВ-10/630 УХЛ1 является первым вакуумным выключателем нагрузки наружной установки разработанным в РФ.
Разработчик - ООО "НПО "Эковакуум", г.Москва.
