ИНДИКАТОР ВЫСОКОГО НАПРЯЖЕНИЯ РЕЛЕЙНЫЙ ИВНР-10
Индикатор высокого напряжения ИВНР-10 осуществляет визуальную (световую) индикацию наличия напряжения 6-10 кВ промышленной частоты на шинах в шкафах КРУ, КСО и др., а также электрическую блокировку ("сухие" контакты реле) неправильных действий персонала (блокировка дверей шкафа, приводов разъединителей и заземлителей и др.)
Существенное преимущество ИВНР-10, в сравнении с аналогичными устройствами, состоит в том, что для его работы НЕ ТРЕБУЕТСЯ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ.

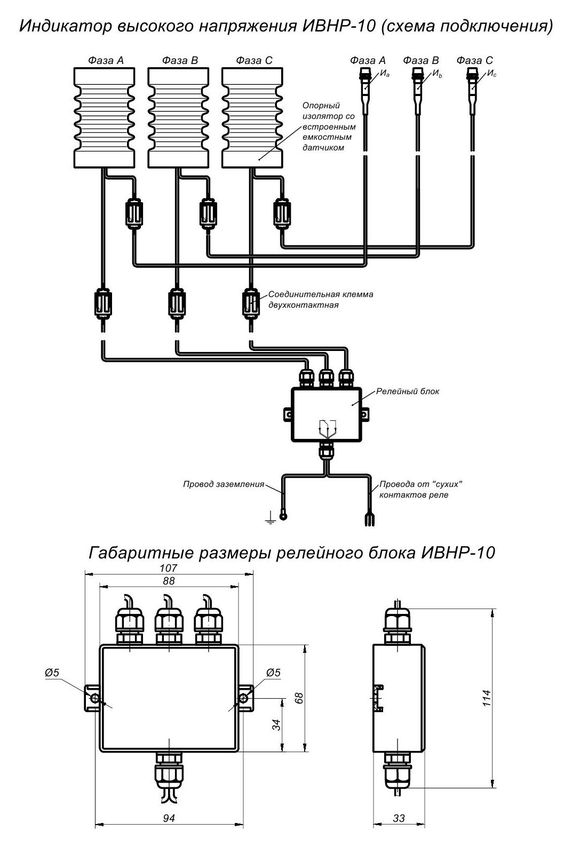

ИВНР-10 поставляется в комплекте на 3 фазы и содержит емкостные датчики встроенные в опорные изоляторы, элементы индикации (индикаторные лампы), релейный блок, соединительные провода и клеммы. Выходные контакты релейного блока перекидывающегося типа могут коммутировать переменный ток 50 Гц; 220 В; 1 А; постоянный ток 30 В, 1 А. "Сухие контакты" реле замыкаются, если хотя бы в одной из фаз появляется напряжение выше 2 кВ и размыкаются при понижении напряжения до 1-1,5 кВ. Размеры составных частей индикатора и схема соединений представлены на рисунке ниже.
ИВНР-10 легко устанавливается в шкафу, прост в эксплуатации, не требует специального обслуживания.
| Основные технические характеристики | |
|---|---|
| Номинальное напряжение (линейное), 50 Гц, кВ | 6 - 10 |
| Климатическое исполнение по ГОСТ 151550-69 | У3 |
| Частота импульсов светогого сигнала индикатора, Гц | 0,5-2 |
| Пороговое значение устойчивой световой индикации, кВ, не менее, кВ | 1,5 |
| Набор контактов реле: | одна группа переключающихся |
| Длина соединительных проводов: | |
| - между датчиком и релейным блоком, м | 1,5 |
| - между релейным блоком и индикаторными лампочками, м (по заказу возможны и другие длины) | 2 |
| Масса комплекта на 3 фазы, кг, не более | 3,5 |
Разработчик - ООО "НПО "Эковакуум", г.Москва.
